ステッピングモーター情報のEEPROM書き込み その1

1.目的
外部EEPROMの扱いが容易ではなかったため、公式ライブラリを用いて、内蔵EEPROMにステップ数の記録を行うために、今回は内臓EEPROMの試用を行う。

2.方法
公式ライブラリ
読み込み、書き込みにはEEPROM.hを用いた。

#include <EEPROM.h>を宣言し、


本文中で、

書き込み時

EEPROM.write(x , y);
xはアドレス、yは数値を指定する。


読み込み時

int xxx;
xxx = EEPROM.read(yyy);
xxxは変数、yyyは参照するアドレス。


3.結果
簡単に値を読み書きすることができた。

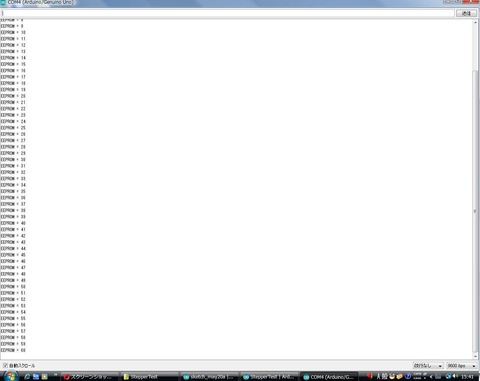

下図は書き込み時
無題

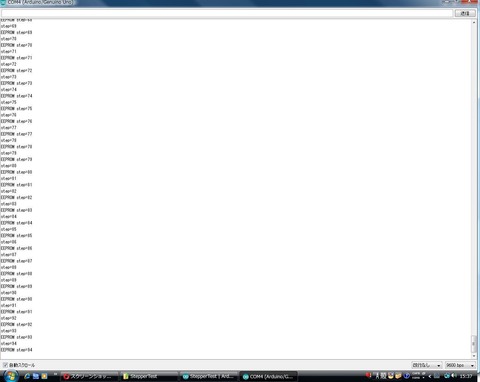

下図は読み込み時
無題2



4.今後の課題
ステップ数、現在の位置をEEPROMへ書き込み、各ステッピングモーターの1回転あたりのステップ数の把握を行う。
