Arduino miniの試用

1.目的
Arduino上位互換品、AE-ATMEGA328-MINIの動作検証を行う。

2.方法
FT-234Xチップ(USBシリアル変換)を用い、Arduino(ソフト)からminiボードへ書き込みを行う。

その際、DTR信号を234xでは受け取れないのでminiボード上でリセッタブルをかける。

方法としては、
1.プログラムの書き込み処理を行う。
2.miniボード上のリセットボタンをタイミングよく押す。
3.書き込みが完了。

3.結果

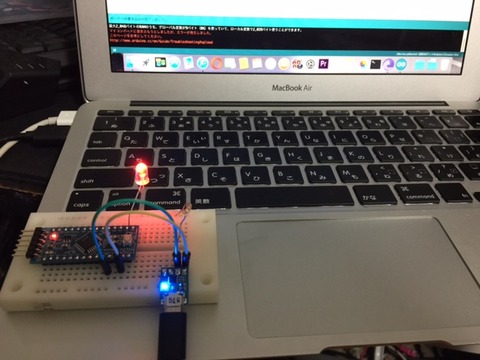

IMG_2890

書き込みは可能であったが、書き込みが成功するまでに数十回を要した。
よって、実用には向いことがわかった。

4.今後の課題
miniボード+ft234xを併用する場合は、ft234xの配線一部を過去して、手動リセットを行わなくて良いようにすべきである。
