ステッピングモーター情報のEEPROM書き込み その2

1.目的
内臓EEPROMの試用ができたため、EEPROMへのステップ数、回転数の書き込み、読み込みを行う。

2.方法
前回同様、公式ライブラリを用い、実験を行った。

今回はテストのため、シリアル通信にてパソコン側へ現在のステップ数、回転数を送信した。

その際、小数点2桁までしか送れないという制約があるので、今回はこれを遵守した。

またステップ数から回転数への変換は

ステップ数÷1回転にかかるステップ数より計算できる。

用いたモーターST-42BYH1004-5013は1ステップが0.9度である。

一回転にかかるステップ数は400ステップであることから、回転数は求められる。


これを、テストプログラムにてテストした。


3.結果

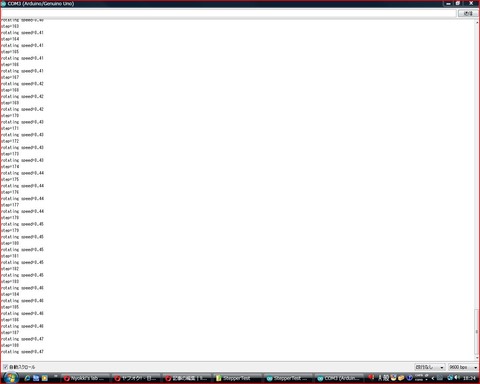

パソコン上にて、上記の情報を確認できた。
(※少数2桁以降はシリアル通信上の問題で表示できていない、表示自体は可能。)

キャプチャ


4.今後の課題
ステッピングモーターの軸上90度ごとに物理センサーを設け、ソフトウェアとの併用監視のテストを行う。
逆回転時を考慮して、制御プログラムの修正を行う。
マイコンの復帰後、EEPROMの最終記録地点に自動的に移動できるような、プログラムを作成する。
